        智能二网自动平衡系统工程案例：宁阳XX有限责任公司目前有近60座水水 换热站覆盖约180万供热面积。经技术交流协商与山东科大中天安控科技有限公司达成协议，对选取的三宿舍（行管局）、环保局、住建局、人行党校换热站区域尽心二级网自动平衡改造。

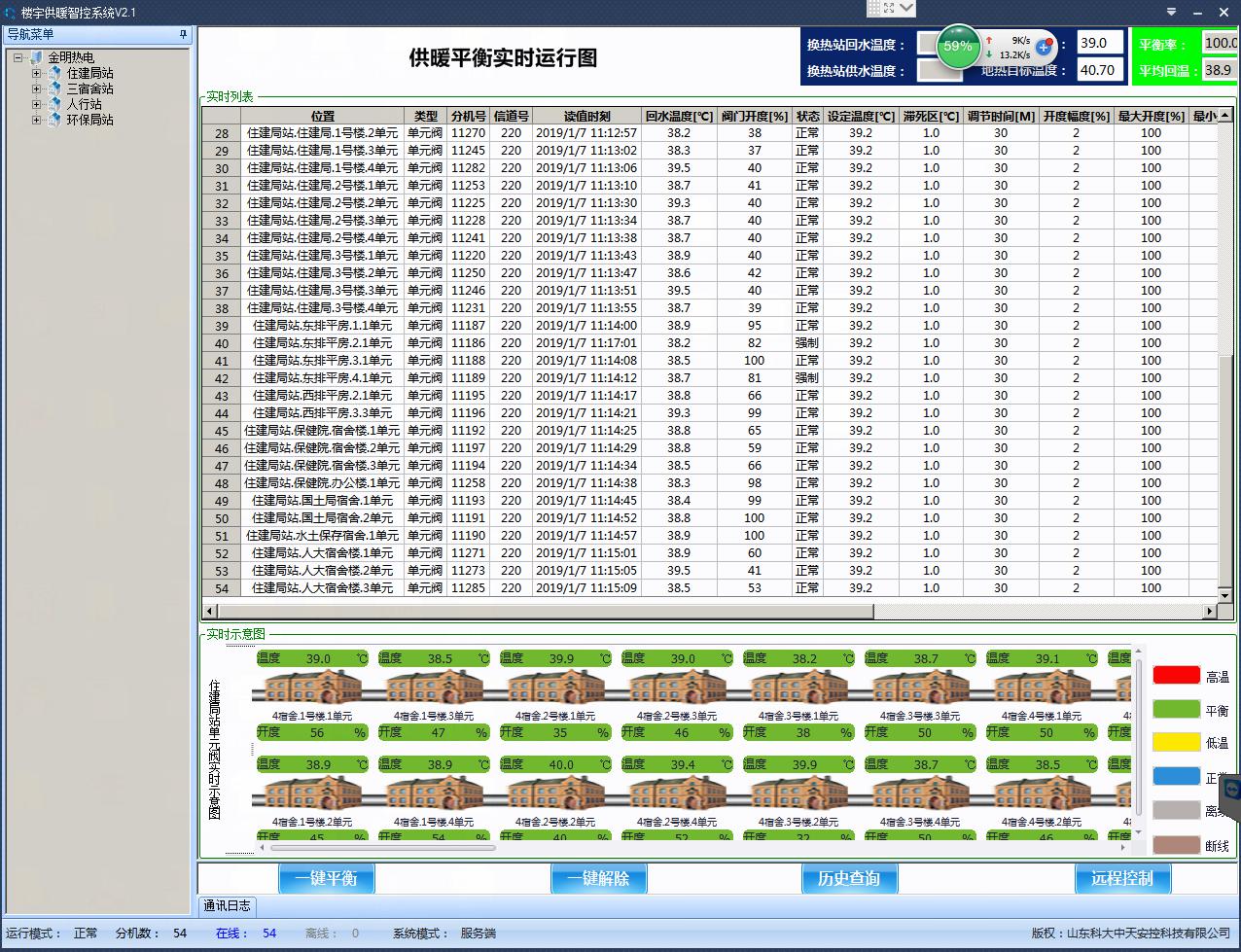

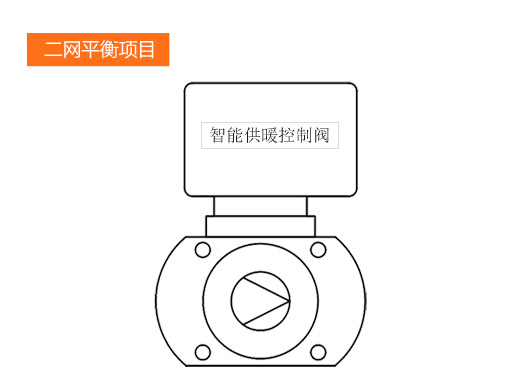

        针对站点建筑节能情况，管道工艺，管网复杂，二网水力失调严重等情况，利用科大中天专利产品——无线智能二网平衡系统在两个小区内安装智能电动无线平衡阀来调整单元二网回水温度来达到二网平衡，减少冷热不均的情况。

        并且可以进一步的通过降低供水温度，降低循环泵频率来提高供回水温差、降低热耗电耗。

一、小区概况

        三宿舍（行管局）换热站供热共8栋楼，3排平方，供热面积约1.3万平方。建筑老旧，无保温措施；室内采暖管道类型多样；单元管无调节型阀门；分支末端供热情况较差，投诉较多。

        环保局换热站共3栋居民楼、2栋办公楼，供热面积1.8万平米。建筑无保温措施，单元管道较粗，混杂有办公楼，单元间冷热差距较大。

        住建局换热站共16栋楼房、8排平方，供热面积5.26万平方。建筑无保温措施；室内采暖管道多样；平方较为老旧，平方区域及末端用户供热效果较差。整体冷热失调较为严重。

        人行党校换热站共计6栋居民楼、2栋办公楼，供热面积2.5万平米。建筑新老混杂单都没有保温措施，室内采暖有地暖亦有散热片，末端用户采暖效果较差，单元间冷热差距较大。

        四个换热站区域共计约10.9万平米，安装有124台智能二网平衡阀。

        为降低成本，执行器（阀头）采购97台；一批调整三宿舍和环保局换热站，第二批调整住建局和人行党校。

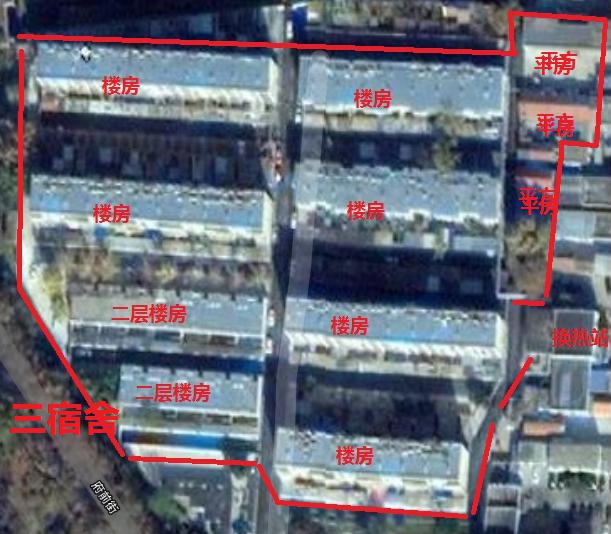

三宿舍（行管局）换热站供热区域图

环保局换热站供热区域图

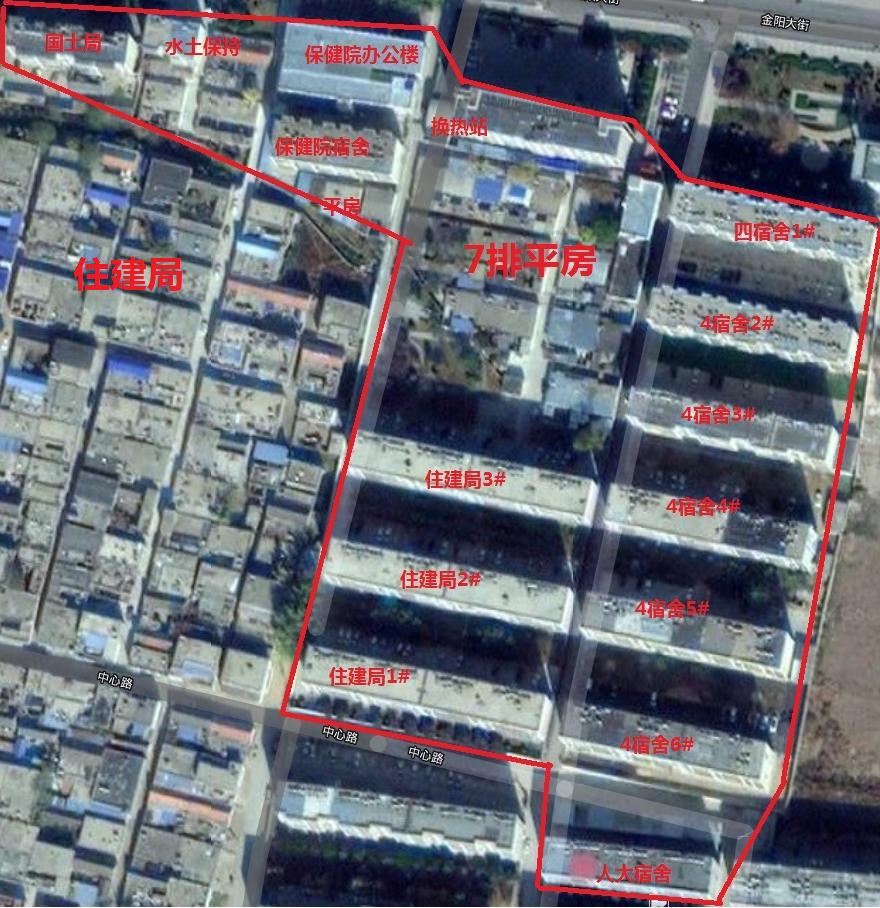

住建局换热站供热区域图

人行换热站供热区域图

二、失调度平衡前后对比

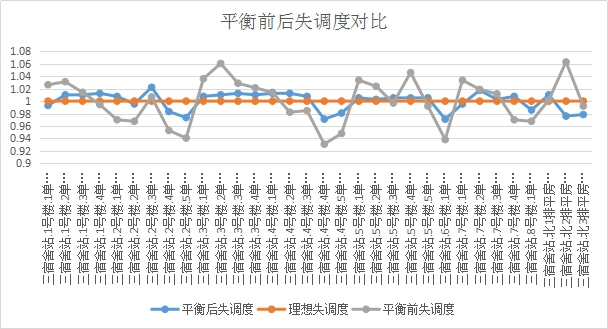

1）三宿舍

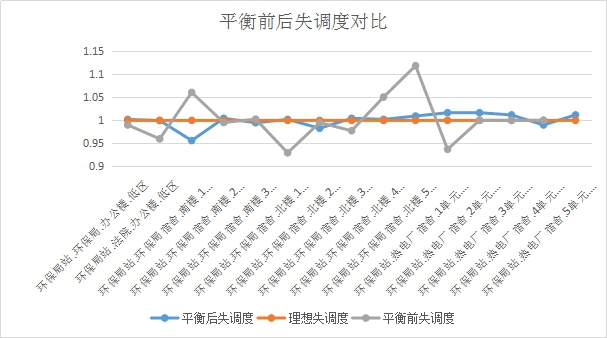

2）环保局

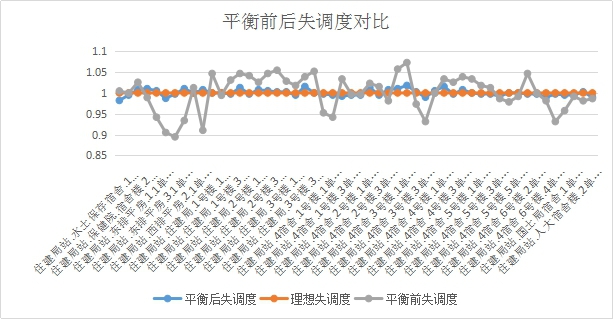

3）住建局

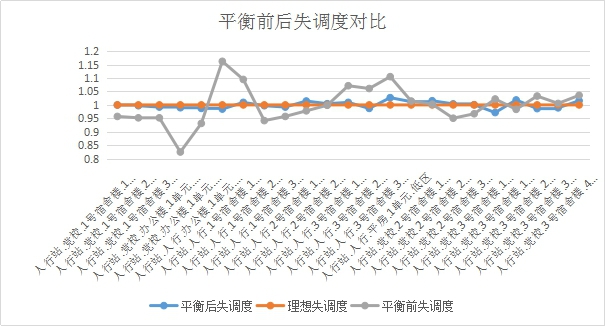

4人行党校

三、总结

        三宿舍：32个单元平均回温41.09℃，上限偏差为1.19℃，超出1℃偏差的数量为3；90.62%单元偏差在1℃以内，平均偏差为0.50℃。

        环保局：15个单元平均回温41.41,℃，上限偏差为1.81℃，超出1℃偏差的数量为1；93.3%单元偏差在1℃以内，平均偏差为0.43℃。

        住建局：54个单元平均回温38.8，上限偏差0.7℃，超出1℃偏差数量为0；百分百单元偏差在1℃以内，单元平均偏差为0.24℃。

        人行：23个单元平均回温散热片39.92℃、地热平均回温33.97℃，上限偏差1.08℃，超出1℃偏差数量为1；95.6%单元偏差在1℃以内，单元平均偏差为0.42℃。

四、结论

        从不平衡状态调整到平衡状态，受二网失衡严重程度，流量，管道长度等因素影响会有不同时长。调节完成后的平衡状态不受整体供热变化的影响，各单元之间会同步升高和降低，因此不需要多次频繁调节。住建局12月27日调整完毕，1月7日再次查看单元平衡情况，状态依然良好

1.二网平衡的完成，会使得不利环路和近热端阻力相同，过热单元的热量均匀分布到其他单元，提高了整体的供热水平。因此可以进一步的降低本站的热耗和电耗。

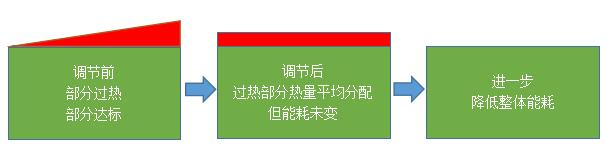

如下图所示：

        1）所有单元初期回水温度进行升序的排序。假设不利单元经过前期提高整个小区的总供水温度和流量而达到室温18℃的标准，则后面均为超温单元。

        2）在调节完平衡后，超温的红色部分会平均分配到各个单元。

        3）降低本站的供热量，降低循环泵频率，提高供回水温差，将超温部分减少，从而达到节能降耗的目标。

2.节能建议

        因二网平衡情况大大改善，建议在完成二网平衡调节的换热站逐步调低供热指标，减小循环泵频率，提高二网供回水温差，并及时检测用户室温变化确保用户供热达标的前提下能耗的较小化。
